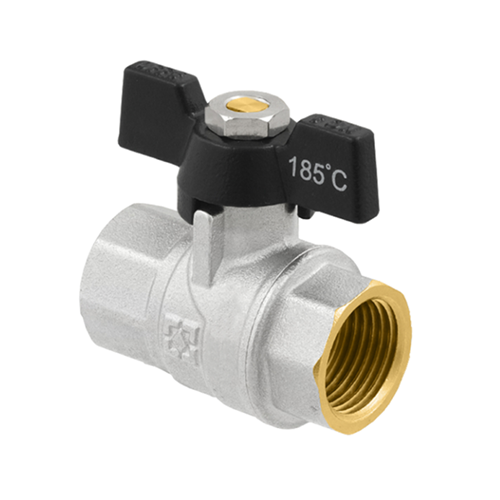

Guľový ventil Raftec radu Black sa používa ako uzáverový ventil pre pitnú, úžitkovú, technologickú, studenú a teplú vodu, vykurovanie, stlačený vzduch, prívod plynu a kvapalín, ktoré nie sú agresívne voči materiálu ventilu. Použitie ako regulačný ventil nie je prípustné.


Špecifikácie

Materiál telesa: niklovaná mosadz

Pracovná teplota, °C: do 185

Priemerná celková životnosť, roky: 25

Typ rukoväte Čierna motýliková

Závity: vnútorný závit – vnútorný závit

Trieda presnosti závitu: „A“ (ISO7/2)

Trieda efektívneho priemeru: plný priechod 95 %

Zárez na závite: Áno

Priemerná celková životnosť (otvorenie-zatvorenie), krát: 25 000

Priemerná životnosť MTBF (otvorenie-zatvorenie), krát: 50 000

Sedlové krúžky: PTFE

Materiál upevňovacej skrutky rukoväte: Nerezová oceľ

Materiál rukoväte: Hliník, farba

Materiál gule: Chrómovaná mosadz

Materiál hriadeľa: Mosadz

Tesnenie výstupu: Teflón, FKM (viton)

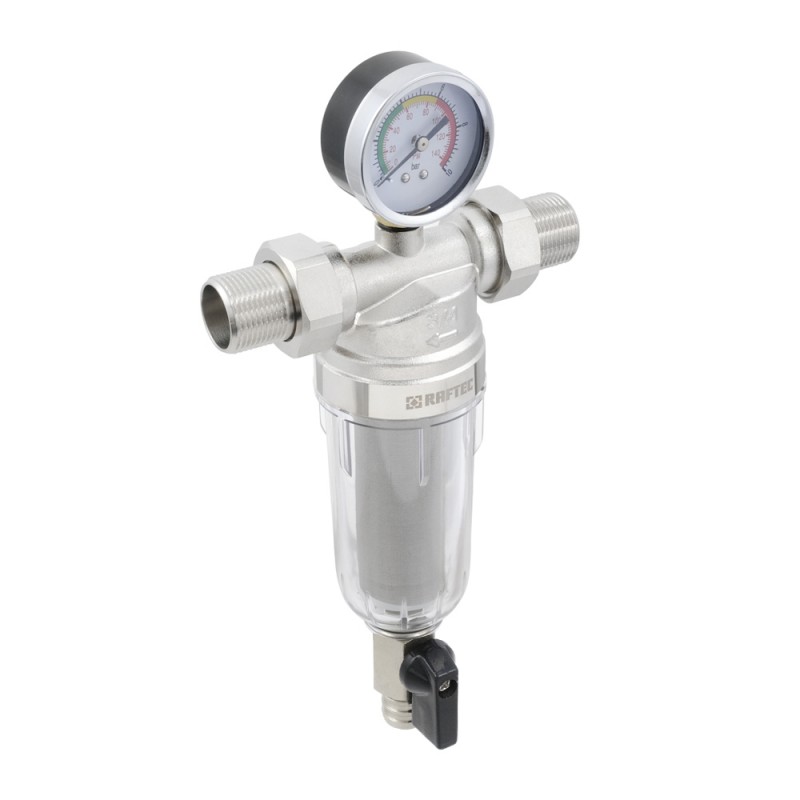

Samoumyvateľný filter na mechanické čistenie studenej vody s možnosťou odstránenia nahromadených nečistôt bez vyberania sieťových vložiek (umývateľný filter). K dispozícii je vypúšťací guľový kohút s armatúrou na pripojenie hadice a manometer na sledovanie stupňa znečistenia mriežok.

Materiál telesa: mosadz CW617N

Prevádzková teplota média, °C: od 5 do 40

Zariadenie ZPVR s modulom WIFI a so zásuvkou RJ45, s 5m káblom

(zariadenie pre vzdialené riadenie),
pre vzdialené ovladanie frekvenčných meničov...
série : GD10, SD10, SD11, SD200, GD200

Video: video 1

Zariadenie ZPVR (zariadenie pre vzdialené riadenie), pre vzdialené ovladanie frekvenčných meničov
série : GD10, SD10, SD11, SD200, GD200

Video: video 1

Zariadenie ZPVR (zariadenie pre vzdialené riadenie), pre vzdialené ovladanie frekvenčných meničov
série : GD10, SD10, SD11, SD200, GD200

Video: video 1

Vonkajší adaptér pre spojenie dvoch potrubných systémov s rôznymi vonkajšími priemermi a rôznymi materiálmi alebo povrchovými štruktúrami. Umožňuje spojenie rôznych rozmerov potrubia a ponúka flexibilné možnosti použitia.

Vlastnosti a výhody

Redukcia: Efektívna redukcia rôznych rozmerov potrubia, ktorá umožňuje flexibilné prispôsobenie existujúcim systémom.

Varianty inštalácie: Vhodné pre vodorovnú aj zvislú inštaláciu, ktoré ponúkajú vysokú mieru flexibility pri inštalácii.

Oblasti použitia: Vhodné pre montáž pod omietku, do betónu aj do zeme.

Kvalita materiálu: Vyrobené z materiálu odolného proti UV žiareniu a poveternostným vplyvom, ktorý zaisťuje trvanlivosť a odolnosť.

Vonkajší adaptér na spojenie dvoch potrubných systémov s rovnakými rozmermi potrubia (DN) pre rovnaké alebo rôzne materiály a štruktúry povrchu. Vďaka tesniacim prstencom znižujúcim hluk je tento adaptér ideálny pre rôzne aplikácie.

Vlastnosti a výhody

Zníženie hlučnosti: Špeciálne tesniace prstence znižujúce hlučnosť zaisťujú tichšie a účinnejšie pripojenie potrubia.

Varianty inštalácie: Vhodné pre vodorovnú aj zvislú inštaláciu, čo umožňuje flexibilnú inštaláciu.
Všestranné oblasti použitia: Vhodné pre montáž pod omietku, do betónu do zeme.

Odolný materiál: Vyrobené z materiálu odolného proti UV žiareniu a poveternostným vplyvom, ktorý zaisťuje vysokú odolnosť a trvanlivosť.

Široká škála použitia: Ideálna pre pripojenie najrôznejších potrubných systémov, ako sú odpadové a drenážne potrubia, ochranné a prázdne káblové kanály, ako aj vetracie a odvzdušňovacie potrubia.

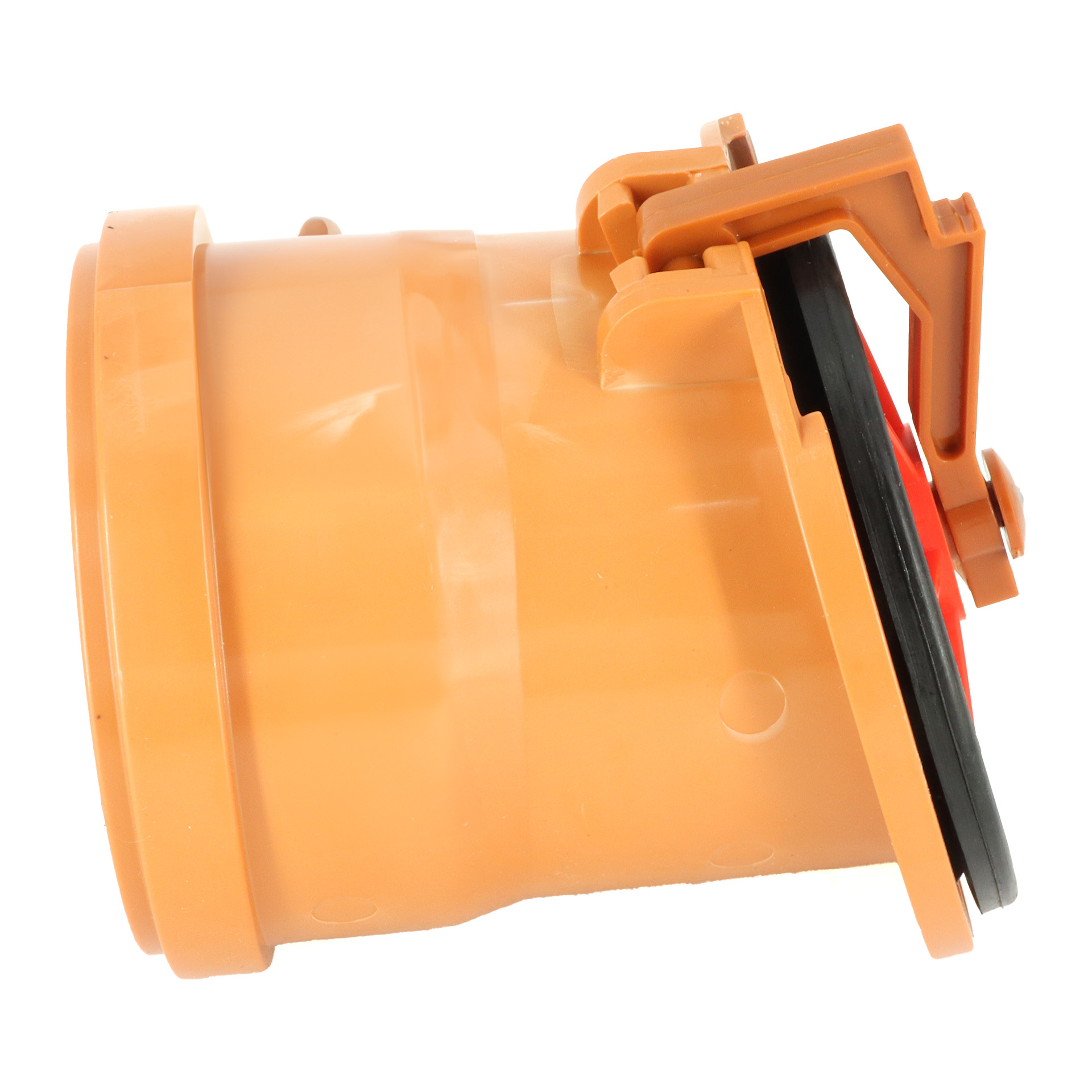

Vnútorný adaptér na spojenie dvoch potrubných systémov rovnakých rozmerov (DN) pre rovnaké alebo rôzne materiály a štruktúry povrchu. Vďaka inovatívnej konštrukcii s tesniacimi prstencami znižujúcimi hluk je tento adaptér ideálny pre širokú škálu aplikácií.

Vlastnosti a výhody

Zníženie hlučnosti: Špeciálne tesniace prstence znižujúce hlučnosť zaisťujú tichšie pripojenie potrubia

Odporúčané použitie s čiernou vodou: Adaptér je ideálny na zvislú inštaláciu s čiernou vodou.

Flexibilné použitie so šedou vodou: Vhodný pre vodorovnú prípadne zvislú inštaláciu so šedou vodou.

Všestranné oblasti použitia: Vhodné na použitie pod omietku, do betónu aj do zeme.

Odolný materiál: Vyrobené z materiálu odolného
proti UV žiareniu a poveternostným vplyvom, ktorý zaisťuje vysokú odolnosť a trvanlivosť.

Umývadlová stojanková batéria bez výpuste PAFFONI GRE 072 CR s vyťahovacím výtokom

Prevedenie: chróm
Výška výtoku ramienka: 122mm
Dĺžka ramienka: 134mm
Kartuša: 35mm
Náhradná kartuša: ZA91193
Súčasťou balenia sú pripojovacie skrutky + hadičky +1,5m vytahovacia hadica so závažím

Mosadzný kompenzátor diakověj roztiažnosti
- pre absorbciu diaľkovej roztiažnosti trubiek
- Tmax 200°C, Pmax 100 bar
- materiál mosadz a FPM (Viton®)

ÚČEL
Hlavným účelom kompenzátora dĺžkovej rozťažnosť rúrok je absorbovať dĺžkové zmršťovanie a rozťažnosť rúrok.
POUŽITIE
Najbežnejšie použiť sú všeobecné inštalácie, vykurovanie, solárna energia, siete vedenia zemného plynu a LPG, vykurovacie siete, chladiace siete a siete vedenia nafty a benzínu. Vďaka tomuto inovatívnemu výrobku nie je nevyhnutné používať žiadne ohyby, čo znižuje tlakovú stratu, dobu inštalácie aj inštalačný priestor. Je možné ho umiestniť aj na existujúce inštalácie.
SPÔSOB VÝPOČTU ROZŤAŽNOSTI
Teplotné kolísanie v rúrkach inštalácie priamo ovplyvňuje ich rozťahovanie a zmršťovanie a je teda veľmi dôležité tento faktor vziať do úvahy pri výbere kompenzátora, ktorý vašej inštalácii najlepšie vyhovuje. Dĺžkové zmeny musia byť vždy rovnaké alebo menšie ako vzdialenosť, v ktorej sa dokáže pohybovať kompenzátor, nikdy väčšia. Preto je potrebné zvážiť faktory zhrnuté tabuľkách v súbore "na stiahnutie", kde je definovaný vzorec pre výpočet lineárnej rozťažnosťi.

Mosadzný kompenzátor diakověj roztiažnosti
- pre absorbciu diaľkovej roztiažnosti trubiek
- Tmax 200°C, Pmax 100 bar
- materiál mosadz a FPM (Viton®)

ÚČEL
Hlavným účelom kompenzátora dĺžkovej rozťažnosť rúrok je absorbovať dĺžkové zmršťovanie a rozťažnosť rúrok.
POUŽITIE
Najbežnejšie použiť sú všeobecné inštalácie, vykurovanie, solárna energia, siete vedenia zemného plynu a LPG, vykurovacie siete, chladiace siete a siete vedenia nafty a benzínu. Vďaka tomuto inovatívnemu výrobku nie je nevyhnutné používať žiadne ohyby, čo znižuje tlakovú stratu, dobu inštalácie aj inštalačný priestor. Je možné ho umiestniť aj na existujúce inštalácie.
SPÔSOB VÝPOČTU ROZŤAŽNOSTI
Teplotné kolísanie v rúrkach inštalácie priamo ovplyvňuje ich rozťahovanie a zmršťovanie a je teda veľmi dôležité tento faktor vziať do úvahy pri výbere kompenzátora, ktorý vašej inštalácii najlepšie vyhovuje. Dĺžkové zmeny musia byť vždy rovnaké alebo menšie ako vzdialenosť, v ktorej sa dokáže pohybovať kompenzátor, nikdy väčšia. Preto je potrebné zvážiť faktory zhrnuté tabuľkách v súbore "na stiahnutie", kde je definovaný vzorec pre výpočet lineárnej rozťažnosťi.

Mosadzný kompenzátor diakověj roztiažnosti
- pre absorbciu diaľkovej roztiažnosti trubiek
- Tmax 200°C, Pmax 100 bar
- materiál mosadz a FPM (Viton®)

ÚČEL
Hlavným účelom kompenzátora dĺžkovej rozťažnosť rúrok je absorbovať dĺžkové zmršťovanie a rozťažnosť rúrok.
POUŽITIE
Najbežnejšie použiť sú všeobecné inštalácie, vykurovanie, solárna energia, siete vedenia zemného plynu a LPG, vykurovacie siete, chladiace siete a siete vedenia nafty a benzínu. Vďaka tomuto inovatívnemu výrobku nie je nevyhnutné používať žiadne ohyby, čo znižuje tlakovú stratu, dobu inštalácie aj inštalačný priestor. Je možné ho umiestniť aj na existujúce inštalácie.
SPÔSOB VÝPOČTU ROZŤAŽNOSTI
Teplotné kolísanie v rúrkach inštalácie priamo ovplyvňuje ich rozťahovanie a zmršťovanie a je teda veľmi dôležité tento faktor vziať do úvahy pri výbere kompenzátora, ktorý vašej inštalácii najlepšie vyhovuje. Dĺžkové zmeny musia byť vždy rovnaké alebo menšie ako vzdialenosť, v ktorej sa dokáže pohybovať kompenzátor, nikdy väčšia. Preto je potrebné zvážiť faktory zhrnuté tabuľkách v súbore "na stiahnutie", kde je definovaný vzorec pre výpočet lineárnej rozťažnosťi.

Stojanková umývadlová batéria bez výpuste PAFFONI LM 061 CR

Prevedenie: chróm
Výška výtoku ramienka: 90mm
Dĺžka batérie: 110mm
Kartuša: 35mm
Náhradná kartuša: ZA91192R
Perlátor: M24x1 - ZAER002
Súčasťou balenia sú pripojovacie skrutky + hadičky

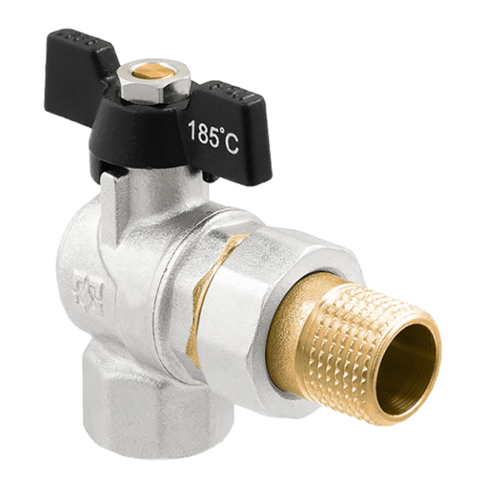

Guľový ventil Raftec radu Black so šróbením sa používa ako uzáverový ventil pre pitnú, úžitkovú, technologickú, studenú a teplú vodu, vykurovanie, a kvapalíny ktoré nie sú agresívne voči materiálu ventilu. Spojovacia matica umožňuje pohodlnú montáž a demontáž ventilu. Použitie ako regulačný ventil nie je prípustné.


Špecifikácie


Materiál telesa: niklovaná mosadz

Pracovná teplota, °C: do 185

Priemerná celková životnosť, roky: 25

Typ rukoväte Čierna motýliková

Závity: vnútorný závit – vonkajší závit

Trieda presnosti závitu: „A“ (ISO7/2)

Trieda efektívneho priemeru: plný priechod 95 %

Zárez na závite: Áno

Priemerná celková životnosť (otvorenie-zatvorenie), krát: 25 000

Priemerná životnosť MTBF (otvorenie-zatvorenie), krát: 50 000

Sedlové krúžky: PTFE

Materiál upevňovacieho skrutku rukoväte: Nerezová oceľ

Materiál rukoväte: Hliník, farba

Materiál gule: Chrómovaná mosadz

Materiál hriadeľa: Mosadz

Tesnenie výstupu: PTFE, FKM

Montážna spona na fixáciu polohy potrubia vo vrte.
Rozmer 250mm

Montážna spona na fixáciu polohy potrubia vo vrte.
Rozmer 350mm

Automatický odvzdušňovací ventil, zvislý, integrovaný spätný ventil, hygroskopické tesnenie, sitko, plast, mosadz

Kompaktný automatický odvzdušňovač s nastavitelným horizontálním odvzdušnením a hygroskopickým tesnením.
Kontrolní filter s filtračnou schopnosťou 500 ?m je sučasťou dodávky.
Teplotny rozsah: 5÷110 °C.
Maximálný pracovný tlak: 16 bar
Maximálý pracovný tlak odvzdušnenia: 7 bar

Kompaktný a osvedčený dizajn s vysokou účinnosťou a zaručenou prevádzkou pre vykurovanie a chladenie.
Voda v systéme obsahuje vzduch, ktorý môže spôsobiť koróziu a znižuje prenos tepla a chladu. Ventil Flexvent sa inštaluje na miesta, kde sa hromadí vzduch. Ventil Flexvent pracuje na princípe plaváku, nahromadený vzduch spôsobí pokles plaváka a následné otvorenie odvzdušňovacieho ventilu. Po vypustení vzduchu sa plavák opäť zdvihne a ventil sa uzavrie.

Plavákové odvzdušňovače Flexvent sú vyrobené z jedného kusu mosadze.
Jednoduchá montáž a demontáž.
Ochrana sedla ventilu pred kontamináciou.
So špeciálnym tesnením zamedzujúce únik média cez odvzdušňovací ventil.
Technická data
Max. prevádzková teplota 90 °C (krátkodobo 120 °C)
Maximálny prevádzkový tlak 6,0 bar, krátkodobo 10,0 bar.
Vhodné pre vodu, s voliteľnou prímesou glykolu až do koncentrácie 50 %.

Navody, certifikat, technická dokumentácia atď dostupná tu:
LINK

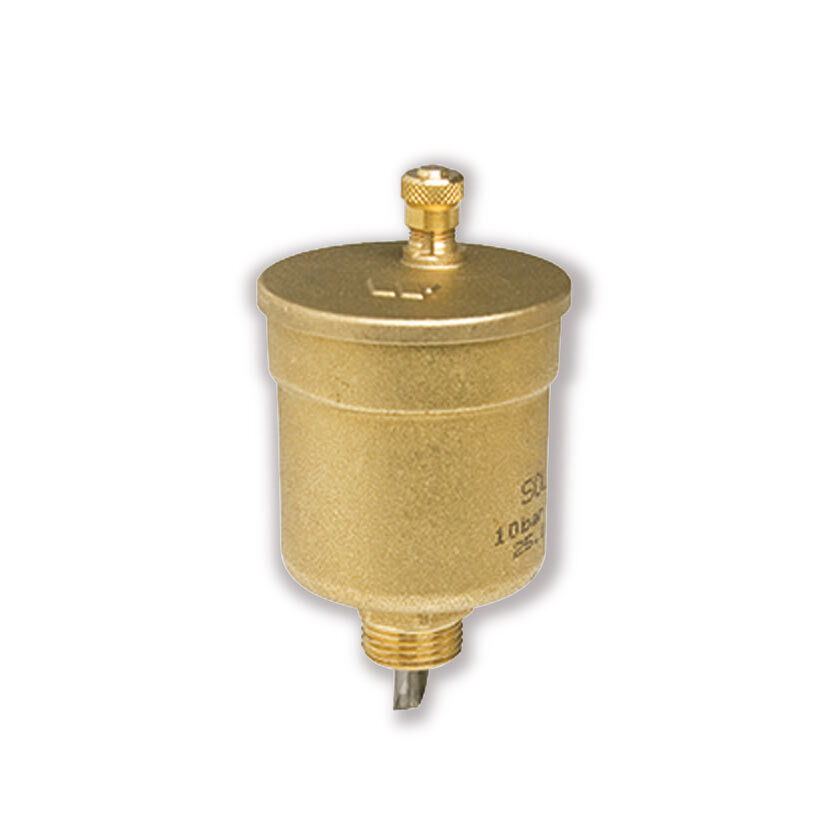

O PRODUKTE:
Na použitie v tepelných solárnych systémoch.
Obal je z mosadze. Pracovná teplota do 160 °C.
Je vhodný pre inštalácie naplnené vodou, zmesou voda-glykol alebo inými nelepivými kvapalinami.

Kompaktný a osvedčený dizajn s vysokou účinnosťou a zaručenou prevádzkou pre vykurovanie a chladenie.
Voda v systéme obsahuje vzduch, ktorý môže spôsobiť koróziu a znižuje prenos tepla a chladu. Ventil Flexvent sa inštaluje na miesta, kde sa hromadí vzduch. Ventil Flexvent pracuje na princípe plaváku, nahromadený vzduch spôsobí pokles plaváka a následné otvorenie odvzdušňovacieho ventilu. Po vypustení vzduchu sa plavák opäť zdvihne a ventil sa uzavrie.

Plavákové odvzdušňovače Flexvent sú vyrobené z jedného kusu mosadze.
Jednoduchá montáž a demontáž.
Ochrana sedla ventilu pred kontamináciou.
So špeciálnym tesnením zamedzujúce únik média cez odvzdušňovací ventil.


Informacie o tovare
Popis výrobku: Flexvent H R1" White
Objednávacie číslo: 27711
GTIN: 08712874277113
Model: Flexvent H
Rozmery: A [mm]31
B (mm)70
C [mm]34
D [mm]15
Pripojenie: (E)R 1/2"
Spätná klapka: nie
Hmotnosť [g]140
